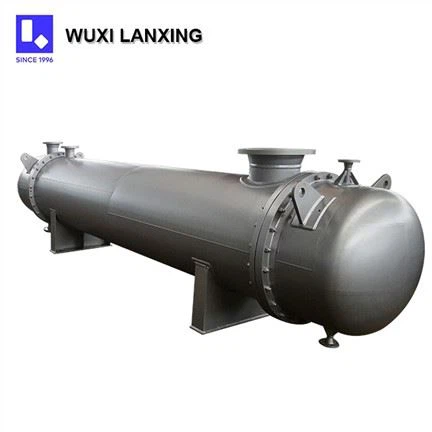

Кожухотрубный теплообменник

Введение

Теплообменники кожухотрубного типа являются наиболее широко используемыми устройствами косвенного теплообмена в промышленности. Они разделяют две жидкости через стенки трубного пучка, обеспечивая эффективный теплообмен. Они характеризуются надежной конструкцией, устойчивостью к высокому давлению и высокой температуре, а также простотой обслуживания. К основным параметрам регулирования кожухотрубных теплообменников относятся площадь нагрева, расход горячей воды, теплообменная способность и параметры теплоносителя. Наша компания использует высокоточное-автоматизированное оборудование для настройки теплообменников и другой продукции в соответствии с вашими потребностями.

Подробности

- Применение продукта: нефтегазовая, нефтеперерабатывающая, химическая промышленность, воздушные компрессоры и т. д.

- Вариант материала: углеродистая сталь, нержавеющая сталь, медь, сплав, титан и т. д.

- Основное оборудование: ролик, сварочный аппарат, установка для испытаний под давлением и т. д.

Базовая структура

1. Оболочка: внешний цилиндрический контейнер, через который течет жидкость со стороны оболочки-.

2. Комплект трубок: несколько металлических трубок (материалами могут быть медь, нержавеющая сталь, титан и т. д.), содержащих жидкость на стороне трубки-.

3. Трубная решетка: фиксирует пучок труб и изолирует жидкости на стороне трубы-и на стороне корпуса-.

4. Коллектор: распределяет и собирает жидкость со стороны трубки-.

5. Перегородки. Направляйте жидкость со стороны оболочки- зигзагообразным образом, увеличивая турбулентность и коэффициенты теплопередачи, одновременно снижая вибрацию трубы.

6. Компенсатор: используется для компенсации термического напряжения; обычно встречается в конструкциях с фиксированными трубными решетками.

Принцип работы

Одна жидкость течет через пучок труб (сторона трубы), а другая жидкость течет вокруг труб внутри корпуса (сторона корпуса). Тепло передается через стенки трубы, а перегородки оптимизируют поток со стороны оболочки-, увеличивая турбулентность и коэффициент теплопередачи. Противоточные-или поперечные-конфигурации максимизируют среднюю логарифмическую разницу температур (LMTD), тем самым обеспечивая высокоэффективный теплообмен.

Функции

1. Высокая эффективность и энергосбережение.

2. Вся продукция из нержавеющей стали, длительный срок службы.

3. Компактная конструкция, небольшая площадь, легкий вес, удобная установка, экономия инвестиций в гражданское строительство.

4. Гибкая конструкция, полные характеристики, высокая практическая значимость и экономия денег.

5. Широкий диапазон условий применения, подходит для большого давления, диапазона температур и теплообмена нескольких сред.

Рекомендации по выбору и настройке

1. Свойства жидкости. Коррозионность, вязкость и содержание твердых частиц определяют материал и расположение каналов потока.

2. Температура/давление. Высокая температура и высокое давление, как правило, благоприятствуют конструкциям с плавающей головкой или U-трубкой; большие перепады температур требуют структур компенсации тепла.

3. Требования к очистке: Для трубок со стороны, склонной к образованию накипи, конструкция с плавающей головкой или съемным сердечником облегчает механическую очистку.

4. Требования к энергосбережению. Использование многоходовых противоточных-сильфонов, высокоэффективных-сильфонов или внутренних турбулентных проводников повышает общий коэффициент теплопередачи на 30–50%.

5. Стандарты и сертификаты. Могут быть спроектированы и изготовлены в соответствии с ASME VIII, TEMA, API, DNV-GL, ABS, GB151 и т. д., в соответствии с правилами классификационного общества или сосудов под давлением.

Области применения

1. Химическая промышленность: используется для рекуперации и управления теплом в таком оборудовании, как реакторы, испарители и конденсаторы.

2. Энергетика: используется в системах охлаждения котлов и турбин.

3. Фармацевтическая и пищевая промышленность: обеспечивает качество и безопасность продукции во время контроля температуры и процессов термообработки.

4. Системы HVAC: используются в системах отопления и охлаждения зданий.
